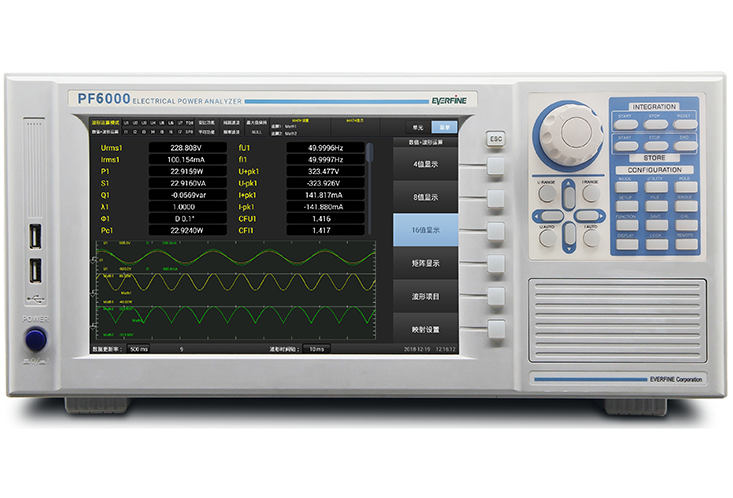

远方PF6000电功率分析仪

PF6000功率分析仪，是一款多功能、高性能的功率分析仪，适用于生产、测试、评价和科研等多个领域，可为电动汽车、轨道交通、光伏、风电、电机、变频器、燃料电池、照明电路和开关电源等多种产品的开发和测试提供帮助，提高产品研发和生产测试效率。产品满足IEC61000-4-7等标准要求。

◆ 人性化设计、优质操作体验

10.1英寸彩色LCD全触屏界面，1280*800高像素，操作方便、易于观察。

◆ 多样化数据显示方式

多种数据显示方式包括数值显示、波形显示、效率图、趋势图、棒图、矢量图显示等，组合显示使得测量结果更加直观明了。

◆ 宽带宽，高稳定性

功率带宽高达5MHz，完全满足高速开关信号的测量。高速测量模块采用高频高稳定度的传感器，有效保证电流高频性能。同时应用电压电流自动频响补偿技术，增强并保证高频信号测量时，电压、电流的高精度测量。

◆ FPGA处理器

功率测量与电机测量单元均配备高速高性能的FPGA处理器，执行多路同步时钟控制，极大提高了信号采样与数据处理，保证所有采样数据无遗漏实时运算，还原信号真实性。

◆ 采样频率智能切换

实时监测并分析被测信号源的信号频率，智能切换合适的采用频率进行信号采样。

◆ 光标测量

支持通过移动光标，测量波形上光标点的值。

◆ 多通讯接口及智能PC软件

提供USB、LAN、RS-232、GP-IB等多种通讯接口，以供客户根据实际情况选择。专用应用软件，快速配置测量参数，获取测量数值和波形。

◆ 数据存储/调出

支持测量数据和测量配置存储，可通过PC软件读取调用

项目	规格
输入单元	Element1 ~ Element8可选配，任意单元均可选配电机测试单元
测量量程	电压： CF3：15 / 30 / 60 / 100 / 150 / 300 / 600 / 1000 / 1500 [V] CF6：7.5 / 15 / 30 / 50 / 75 / 150 / 300 / 500 / 750 [V]
	电流：（1）直接输入： ① 2A输入单元： CF3：5m / 10m / 20m / 50m / 100m / 200m / 500m / 1 / 2 [A] CF6：2.5m / 5m / 10m / 25m / 50m / 100m / 250m / 500m / 1 [A] ② 5A输入单元： CF3：10m / 20m / 50m / 100m / 200m / 500m / 1 / 2 / 5 [A] CF6：5m / 10m / 25m / 50m / 100m / 250m / 500m / 1 / 2.5 [A] ③ 20A输入单元： CF3：500m / 1 / 2 / 5 / 10 / 20 [A] CF6：250m / 500m / 1 / 2.5 / 5 / 10 [A] ④ 30A输入单元： CF3：500m / 1 / 2 / 5 / 10 / 30 [A] CF6：250m / 500m / 1 / 2.5 / 5 / 15 [A] ⑤ 50A输入单元： CF3：500m / 1 / 2 / 5 / 10 / 50 [A] CF6：250m / 500m / 1 / 2.5 / 5 / 25 [A] （2）外部电流传感器输入： CF3：50m / 100m / 200m / 500m / 1 / 2 / 5 / 10 [V] CF6：25m / 50m / 100m / 250m / 500 / 1 / 2.5 / 5 [V]
	频率：DC，0.1Hz~1MHz，带宽：5MHz（-3dB,典型值）
采样率	2Ms/s
精度	0.03%rdg（读数）+0.05%rng（量程）
量程切换	固定/自动量程可选；各输入单元可独立设置量程
滤波器	线路滤波器：OFF，500Hz，5.5kHz、50kHz、0.1kHz~100kHz步进为0.1Hz。频率滤波器：OFF、ON
A/D转换器	分辨率：16bit；电压、电流输入同时转换
